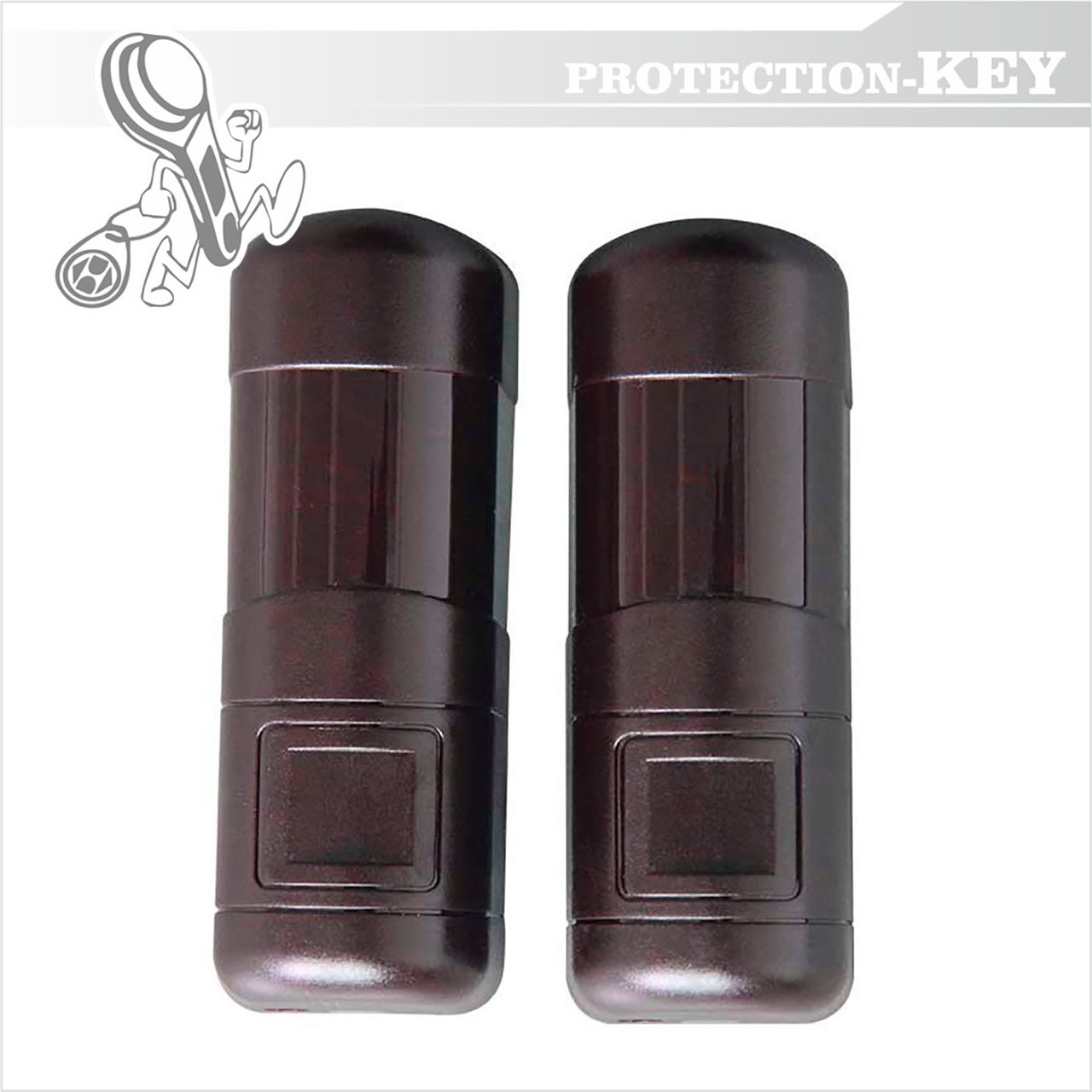

Інфрачервоні датчики (фотоелементи) ABLE ISG-890

Інфрачервоні датчики ABLE ISG-890 служать для виявлення руху або перешкод. Найчастіше такі датчики використовують при монтажі автоматики для відкатних, розпашних, секційних та гаражних воріт та різноманітних шлагбаумів. Працює це наступним чином: якщо при закриванні воріт чи шлагбаума даними датчиками була виявлена перешкода (автомобіль, людина, чи будь-який інший предмет), ворота зупиняться, щоб не завдати шкоди майну чи здоров’ю людини. Також дані датчики можна використовувати, як індикацію проходу, певний бар’єр, тощо. В комплектацію датчиків ABLE ISG-890 входить приймач та передавач, які повинні бути розміщені один навпроти одного на відстані від 0,5 м до 12 м. Живляться дані датчики напругою 12 – 14 V постійного чи перемінного струму та в сукупності споживають до 80 mA. Для живлення датчиків рекомендовано використовувати провід ШВВП або ПВС 2 х 0,75 мм. Для зв’язку із модулем управління чи контролером, достатньо проводу ШВВП або ПВС 2 х 0,5 мм.

Принцип роботи

Спрацювання датчиків відбувається наступним чином: між приймачем та передавачем при включенні живлення та правильному налаштуванні формується певний інфрачервоний промінь, невидимий людському оку. В момент потрапляння перешкоди, цей промінь переривається і передавач сигналізує контролеру, про перешкоду. В залежності від вимог вашого керуючого обладнання інфрачервоні датчики ABLE ISG-890 можуть працювати у двох режимах: нормально-закриті (при спрацюванні розмикають контакти) або нормально-відкриті (при спрацюванні відповідно замикають контакти).

• Вид товару: інфрачервоні датчики;
• Живлення: 12 – 24 V постійного чи перемінного струму;
• Споживання: передавач – до 30 mA; приймач – до 50 mA;
• Довжина інфрачервоної хвилі: 890 nm;
• Діапазон дії: до 12 м;
• Регулювання кута спрямування сигналів: 90°;
• Виходи контактів реле приймача: максимально 1А при 24 VDC;
• Температура експлуатації: -30°C – 60°C;
• Клас захисту: IP54;
• Режим роботи: нормально-закритий або нормально-відкритий, налаштовується перемичкою;
• Габаритні розміри: приймач або передавач – 110 x 40 x 40 мм;
• Вага: 180 г;
• Гарантія: 12 місяців.
