Відеопанель ABLE PK202HD

Відеопанель ABLE PK202HD

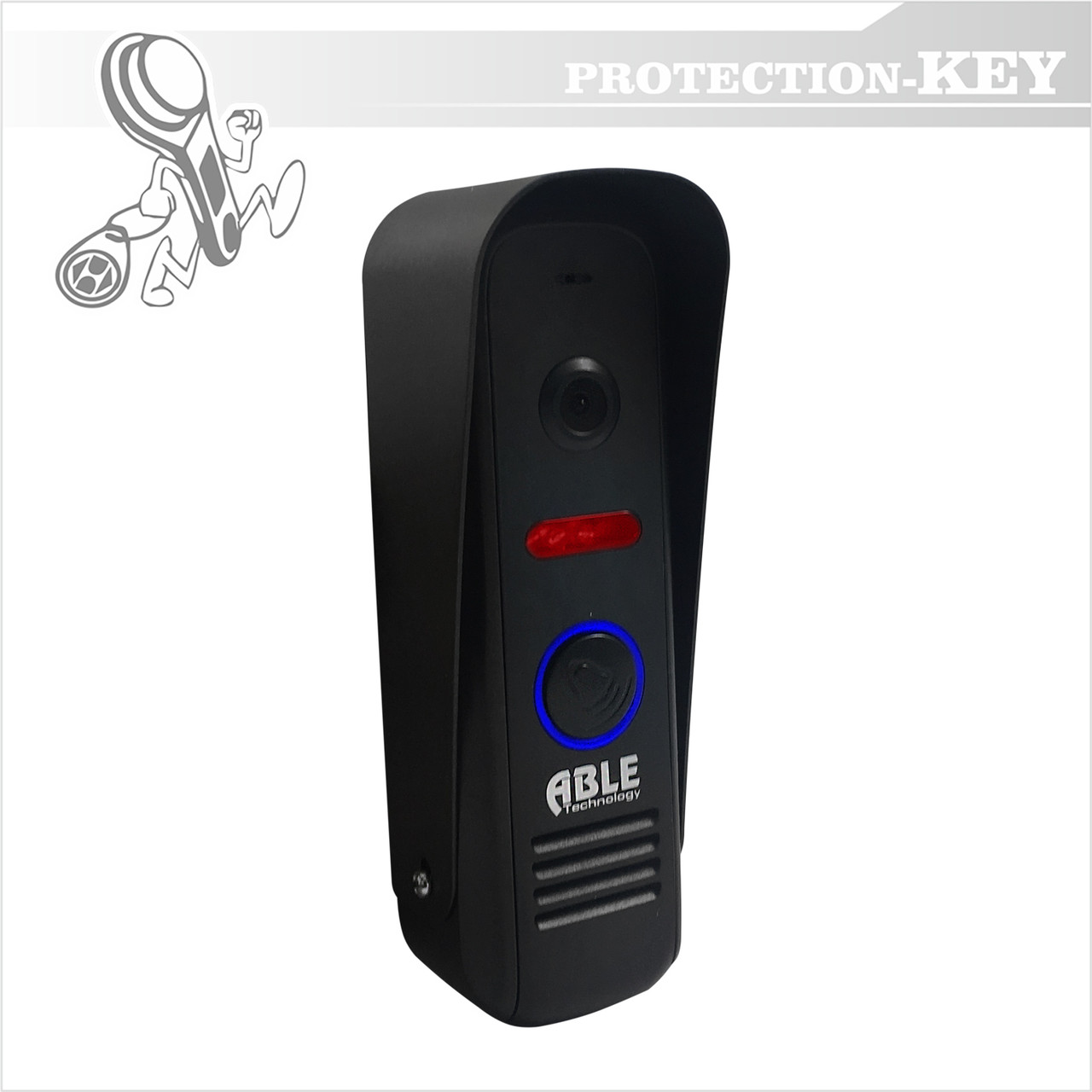

Панель виклику ABLE 202 AHD B служить для організації двостороннього аудіо зв’язку та одностороннього відео зв’язку з відвідувачем. Працює разом із відеодомофонами ABLE Technology серії AHD. У панелі виклику вбудований динамік та мікрофон для розмови із вашим гостем. Також даний пристрій обладнаний камерою, роздільною здатністю 960p та кутом огляду 110° по горизонталі, для того, щоб ви змогли побачити на екрані свого відеодомофону, хто до вас прийшов. Для того, щоб ви змогли розгледіти свого відвідувача у темну пори доби або у приміщенні з відсутнім освітленням, панель обладнана інфрачервоним LED підсвічуванням та підсвічуванням кнопки виклику.

На задній стороні пристрою, під захисним ковпачком, знаходиться регулятор гучності. Для управління всіма типами електричних замків є вбудоване реле із контактами COM, NC, NO. Але відмінністю даної панелі виклику від інших є те, що панель видає електричний імпульс (близько 20 VDC), для розблокування електромеханічних замків та електромеханічних защіпок. Також до ABLE 202 AHD B можна під’єднати відео реєстратор, та записувати відеопотік із вбудованої в панелі, камери. Корпус панелі виклику ABLE 202 AHD B виготовлений із металу та стійкий до механічних та атмосферних навантажень.

Представлений у чорному кольорі. Панель є водонепроникною та морозостійкою, що дозволяє використовувати її у будь-якому середовищі та при будь-яких погодних умовах. У комплекті поставляється монтажна пластина – для накладного типу монтажу, захисний дашок – для захисту від потрапляння капель дощу або снігу на об’єктив, а також поворотний кронштейн – для монтажу панелі виклику під кутом.

1. Захисний дашок;
2. Інфрачервоне підсвічування 120°;
3. Вбудована камера 960p та кутом огляду 110°;
4. Гучномовець;
5. Кнопка виклику;
6. Мікрофон;
7. Гніздо для гвинта;
8. Регулятор гучності;
9. Проводи для підключення.

Технічні параметри

• Тип пристрою: панель виклику з вбудованою камерою;
• Матеріал корпусу: метал;
• Колір корпусу: чорний;
• Тип корпусу: водонепроникний, антивандальний;
• Клас захисту: IP65;
• Вбудована камера: є;
• Роздільна здатність камери: 960P;
• Кут огляду: 110°;
• Функція день/ніч: є, IR LED (120°);
• Унікальний функціонал: можливість підключення до відео реєстратора, вбудований (БУЗ);
• Споживання: до 200 mA;
• Живлення: 12 VDC від відеодомофону;
• Температура експлуатації: -40° - 50°С;
• Розміри: 130 * 40 * 28 мм;
• Вага: 376 г;
• Гарантія: 12 місяців.

Схема підключення панелі виклику   ABLE PK202 HD в систему з нормально-відкритими типами замків

Схема підключення панелі виклику   ABLE PK202 HD в систему з нормально-закритими типами замків
