Відеопанель ABLE Quattro HD

Загальний опис             Панель виклику ABLE Quatro Silver AHD служити для організації двостороннього аудіо зв'язку та одностороннього відео зв'язку з відвідувачем. Працює разом із відеодомофонами ABLE Technology, серії AHD, а також відеодомофонами інших торгових марок. У панелі виклику вбудований динамік та мікрофон для розмови із вашим гостем. Також даний пристрій обладнаний камерою, роздільною здатністю 960p та кутом огляду 120°. Для того щоб ви змогли розгледіти свого відвідувача у темну пори доби або в приміщенні з відсутнім освітленням, панель обладнана інфрачервоним LED підсвічуванням. Також пристрій обладнаний підсвічуванням кнопок виклику. На задній стороні пристрою, під захисним ковпачком, знаходиться регулятор гучності. Для управління всіма типами електричних замків є вбудоване реле із контактами COM, NC, NO. Огляд елементів панелі виклику

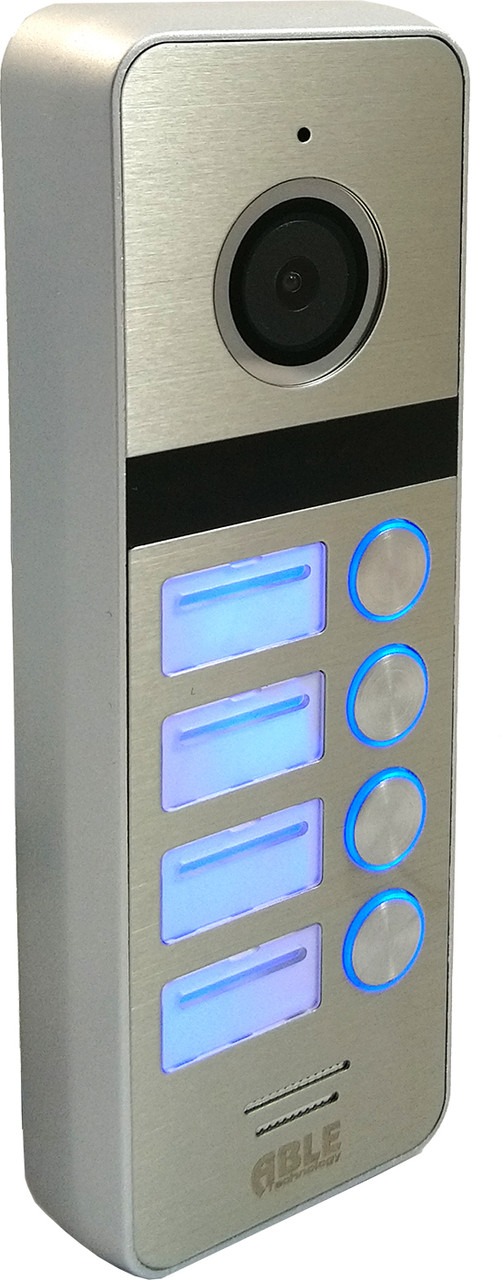

1. 1. Вбудований мікрофон для організації дуплексного аудіо зв'язку;
2. 2. Вбудована кольорова камера для організації відео зв'язку та спостереження;
3. 3. Інфрачервоне підсвічування камери;
4. 4. Інформаційні таблички із світлодіодним підсвічуванням для ідентифікації абонентів;
5. 5. Вбудований гучномовець для організації дуплексного аудіо зв'язку;
6. 6. Кнопка виклику із світлодіодним підсвічуванням Абонента 1;
7. 7. Кнопка виклику із світлодіодним підсвічуванням Абонента 2;
8. 8.Кнопка виклику із світлодіодним підсвічуванням Абонента 3;
9. 9. Кнопка виклику із світлодіодним підсвічуванням Абонента 4;
10. 10. Перемикач сигналу AHD/CVBS (у даній моделі не підтримується);
11. 11. Регулятор гучності розмови;
12. 12. Кабель підключення.

https://youtu.be/mZlXX4cq9Cc Особливості та переваги

• Оптичний фільтр, що відповідає за підсвічування камери у темну пору доби, містить у собі 6 інфрачервоних діодів та розміщений по всій ширині панелі. Це на відміну від панелей виклику інших виробників, забезпечить якісне зображення, отримане із вбудованої камери у темну пору доби або в приміщеннях із низьким або взагалі відсутнім освітленням.
• Корпус панелі виклику виготовлений із нержавіючої сталі та покрить фарбою, стійкою до ультрафіолетових променів. Це забезпечує стійкість до атмосферних та механічних навантажень і забезпечить довготривалість та надійність роботи пристрою.
• Кут огляду вбудованої кольорової камери становить 120° по горизонталі. Отже камера зможе охопити не тільки вашого відвідувача, але й ситуацію навколо нього.
• Панель виклику ABLE Quatro Silver AHD є водонепроникною та морозостійкою. Температура експлуатації становить від -40°С до +50°С. Всі внутрішні деталі захищені від потрапляння води чи будь-якої вологи, завдяки гумовим ущільнювачам. А на кабелі підключення розміщене спеціальне гумове стопорне кільце. Все це реалізовано для того, щоб дану панель можна було використовувати у будь-якому середовищі, за будь-яких погодних умов та у будь-яку пору року.
• Як і більшість панелей виклику, ABLE Quatro Silver AHD оснащена реле управління всіма типами електричних замків. Але у неї ще також є вбудований БУЗ, який накопичує та подає електричний імпульс для розблокування нормально-закритих типів електричних замків.

Монтажні схеми та схеми підключення

1. Схема підключення панелі виклику ABLE QUATRO Silver AHD у систему із відеодомофонами;
2. Схема підключення панелі виклику ABLE QUATRO Silver AHD у систему із нормально-закритими типами електричних замків;
3. Схема підключення панелі виклику ABLE QUATRO Silver AHD у систему із нормально-закритими типами електричних замків без використання БЖ;
4. Схема підключення панелі виклику ABLE QUATRO Silver AHD у систему із нормально-відкритими типами електричних замків;
5. Схема монтажу панелі виклику;
6. Схема монтажу панелі виклику із використанням поворотного кутника.

Технічні характеристики

• Тип пристрою: панель виклику з вбудованою камерою;
• Матеріал корпусу: нержавіюча сталь;
• Колір корпусу: срібний;
• Кількість абонентів: 4;
• Тип корпусу: водонепроникний, антивандальний;
• Клас захисту: IP65;
• Вбудована камера: є;
• Роздільна здатність камери: 960p;
• Кут огляду: 120°;
• Функція день/ніч: є, IR LED (120°);
• Споживання: до 150 mA;
• Живлення: 12 VDC від відеодомофону;
• Температура експлуатації: -40° - 50°С;
• Розміри: 133 * 48 * 18 мм;
• Вага панелі виклику: 430 г;
• Особливості: можливість підключення 4 абонентів, підсвічування кнопок виклику, кут огляду 120°, вбудований БУЗ;
• Гарантія: 12 місяців.

Комплектація та пакування Панель виклику ABLE QUATRO Silver AHD поставляється у картонній коробці. У комплектацію входить сама панель, поворотний кутник, монтажна планка, монтажні елементи гарантійний талон та інструкція. Всі елементи поміщені у форму із спіненого матеріалу, що забезпечує надійний захист від механічних пошкоджень.
