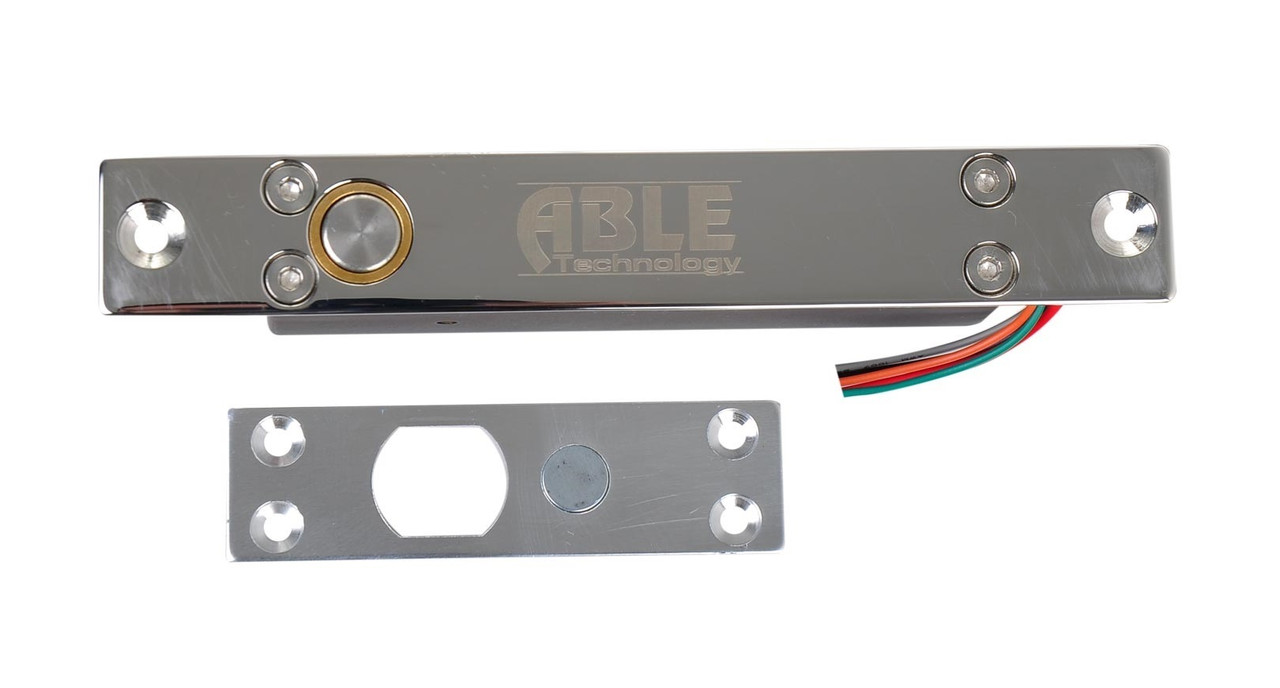

Електроригельний замок ABLE 200ATL

Електроригельний замок ABLE 200ATL

Додатковий функціонал

У корпус електроригельного замка  вбудований датчик стану дверей. Це стане вам в нагоді, коли ваша СКД використовує інформацією про стан дверей (відкриті вони, чи закриті), та на основі цього робить певні дії. Також ви можете зекономити на купівлі магнітно-контактного датчика стану дверей, при побудові різноманітних систем сигналізації. Контролер систем сигналізації братиме інформацію про стан дверей саме із датчика електроригельного замка. Також даний замок обладнаний таймером затримки часу блокування дверей. Це зручно – коли вам необхідно щоб двері заблоковувались не одразу, а через певний час. Вбудований таймер має три варіанти часової затримки: 0 секунд, 3 секунди та 6 секунд.

Підключення та принцип роботи

Підключення даного замка реалізоване п’ятьма проводами: червоний – 12 VDC, чорний – GND, білий – COM (вхідний сигнал для датчика стану дверей), жовтий – NC (вихідний сигнал для датчика стану дверей), синій – NO (вихідний сигнал для датчика стану дверей). Спрацьовує електроригельний замок наступним чином: замок встановлений на одну частину дверей, наприклад на раму; на дверне полотно встановлена відповідна планка; замок знаходиться під напругою; у момент зближення відповідної планки до електроригельного замка відбувається виштовхування блокувального циліндра (це відбувається коштом спеціального датчика (геркона) у замку та магніту у пластині, геркон замикає контакти соленоїда, який своєю чергою і виштовхує блокувальний циліндр); розблокування замка відбувається перериванням постачання живлення (це можливе за допомогою відповідної кнопки виходу, реле спеціального контролера СКД чи просто примусовим розривом живлення при якихось аварійних ситуаціях)

Технічні параметри

Робоча напруга: 12/24В

Робоча сила струму: 1.2А (120 мА у пасивному стані)

Діаметр блокувального циліндра: 12.5мм

Довжина блокувального циліндра: 15 мм

Тип замикаючого пристрою: Електромагнітна індукція

Розмір: 17 х 2.5 х 3.5 см (Д х Ш х В)

Вага: 685 г;

Гарантія: 12 місяців.

Маркування виводів
