Мережевий контролер ABLE - APP/4G-01

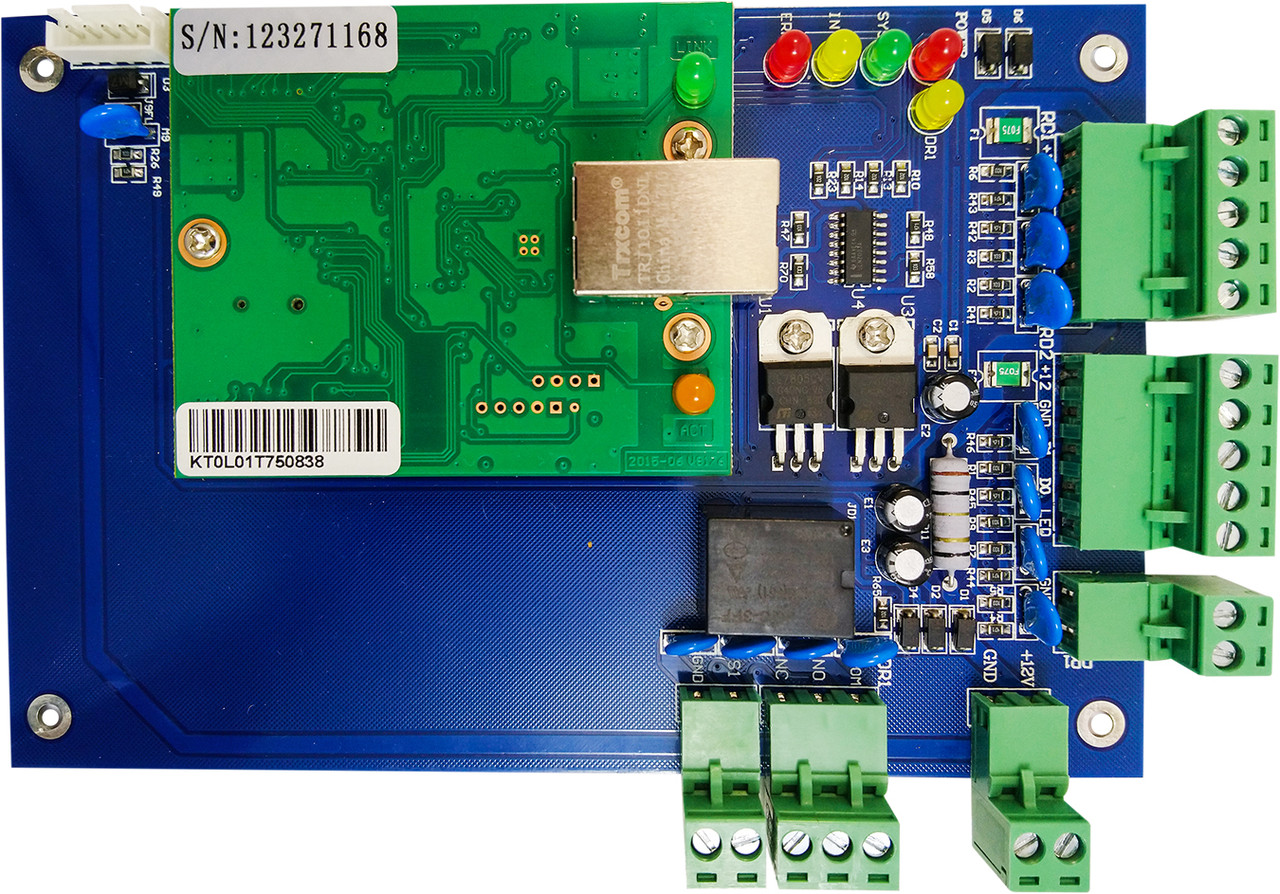

Мережевий контролер ABLE APP/4G являється елементом для побудов систем контролю доступу. Представлений у вигляді друкованої плати з інтегрованими роз’ємами для підключення додаткових елементів, світлодіодами для світлової індикації, реле управління, мікропроцесором та високошвидкісною пам’яттю. Використовується для побудов СКД у локальних системах. Інтерфейс зв’язку контролера – Ethernet, що дозволяє передавати дані на відстань до 100 м (рекомендуємо до 80 м).
Зручна комутація елементів, що підключаються до контролера за допомогою клемних колодок, які знімаються.[/caption] Мікропроцесор та високошвидкісна енергонезалежна пам’ять забезпечують надійну роботу та унеможливлюють втрату даних, при вимкненні живлення – дані збережуться у пам’яті контролера. Вбудоване реле для управління всіма типами електричних замків або іншими пристроями, в яких електричні характеристики сумісні із характеристиками даних реле. Також програмно є можливість налаштування затримки часу спрацювання в діапазоні від 0 до 300 секунд.
На платі контролера розміщено сім світлодіодних індикаторів, які зорієнтують оператора про роботу пристрою
Інтерфейс Ethernet. для підключення контролера у локальну або глобальну мережу.
Підключення додаткових елементів Для живлення контролера використовують Блок живлення для СКД або Безперебійний блок живлення. Блоки підключаються до роз’єму (+12V – GND) на платі контролера. Для безперешкодної роботи контролера необхідно використовувати блоки живлення із наступними характеристиками – DC12V, 4-7 A. Мережевий контролер ABLE APP/4G може управляти електричними замками (електричними приводами) Одних дверей , які підключаються до роз’ємів DR1 на платі контролера. Для цього в плату контролера інтегровано реле управління (до 10A при NO та до 5A при NC). Також, крім вищезгаданих об’єктів управління, даний контролер може керувати і будь-якими іншими пристроями, у яких, електричні характеристики відповідають номінальним характеристикам вбудованих реле управління на платі контролера. За допомогою Програмного забезпечення (далі ПЗ), яке іде в комплекті із контролером, можна налаштувати тип (NO або NC) та затримку часу. Для відстеження стану (відкрито чи закрито) дверей, шлагбаума чи інших елементів управління, які підключені до контролера, передбачено роз’єми (S1-GND) для підключення Датчиків стану. Це можуть бути магнітно-контактні датчики (геркони) або інші датчики, які здатні визначити поточний стан. Також за допомогою ПЗ можна встановити тип датчика: нормально-замкнутий або нормально-розімкнутий. Для ідентифікації користувачів передбачене підключення 2 Зчитувачів електронних ідентифікаторів, які працюють по інтерфейсу передачі даних Weigand 26. Для цього в плату контролера інтегровано 2 п’яти контактні (LED, D0, D1, GND, +12) роз’єми: RD1 (вхід) та RD2 (вихід) – Двері 1. Додатково, передбачено підключення Кнопки виходу. Для цього на платі контролера інтегровано роз’єм (P1 – GND). Тобто ви можете використовувати кнопку виходу, як аварійне розблокування дверей, або встановити зчитувач ззовні, а кнопку виходу зсередини. Для підключення контролера у вашу локальну або глобальну систему, передбачено роз’єм під конектор RJ-45. Додатково до контролера ABLE APP/4G можна підключити Модуль розширення контролера ABLE. Для цього в плату вбудовано 5-ти контактний роз’єм. Завдяки цьому модулю, ви зможете підключити в систему протипожежні датчики або різноманітні датчики тривоги.
Роз'яснення світлової індикації На платі контролера розміщено 7 світлодіодів, які відповідають за світлову індикацію. Стисло про управління контролером за допомогою ПЗ В комплекті із Мережевим контролером ABLE APP/4G-01 ви знайдете ключ для встановлення Безплатного програмного забезпечення CACS ABLE та мобільного додатку CACS ABLE APP, які ви зможете завантажити за посиланням нижче. Основні можливості ПЗ:
- Віддалене управління контролером;
- Управління контролером за допомогою смартфону із додатком для android CACS ABLE APP;
- Легке додавання користувачів: за допомогою USB зчитувача, за допомогою зчитувача біля входу, за допомогою введення номеру ідентифікатора;
- Повна персоналізація ідентифікаторів;
- Повна інформація по користувачах разом із фото;
- Управління відбитками пальців користувачів;
- Групування користувачів по відділах, підрозділах;
- Контроль доступу осіб;
- Облік робочого часу;
- Налаштування трудової дисципліни: графік роботи, робочі та святкові дні;
- Особисте або групове налаштування привілеїв доступу користувачів;
- Моніторинг в реальному часі;
- Налаштування режимів роботи електричних замків;
- Формування різноманітних звітів із можливим подальшим експортуванням в Excel.
Технічні характеристики
- Тип пристрою: мережевий контролер;
- Робота пристрою: локальна або глобальна мережа;
- Кількість контролерів в одній мережі: необмежено;
- Варіант виконання: у вигляді друкованої плати, безкорпусний;
- Управління: за допомогою Безкоштовного ПЗ та Мобільного додатку, які ідуть в комплекті;
- Інтерфейс зв’язку: Ethernet;
- Довжина лінії контролер-комутатор: максимальна – 100 м; рекомендуємо – до 80 м;
- Інтерфейс зв’язку контролер-зчитувач: Weigand 26;
- Довжина лінії контролер-зчитувач: максимальна – 150 м; рекомендуємо – до 80 м;
- Об’єм пам’яті: 20000 користувачів; 100000 подій;
- Індикація: є, світлова;
- Живлення: 12VDC;
- Споживання в режимі очікування: 100 mA;
- Можливе підключення додаткових елементів: RFID зчитувач – 2 шт., кнопка виходу – 1 шт., електричні замки (управляючі пристрої) – 1 шт., датчики стану – 1 шт., модуль розширення контролера ABLE – 1 шт.;
- Рекомендаційний блок живлення з врахуванням усіх додаткових елементів: DC12V, 4-7 A;
- Регулювання часу затримки відкривання: 1 – 600 секунд;
- Температура експлуатації: -20°C – 60°C;
- Відносна вологість експлуатації: 10 – 90%;
- Розміри: 218 x 106 мм;
- Комплектація: Мережевий контролер ABLE APP/4G, інструкція користувача;
- Гарантія: 12 місяців.
Основні атрибути | |
---|---|
Виробник | ABLE |
Користувацькі характеристики | |
Інтерфейс | Weigand |
Кількість зчитувачів | 1 |
Кількість користувачів | 20000 |
Матеріал | Пластик |
Мережа | Ethernet |
Напруга живлення | 12VDC |
Повна назва | Мережевий контролер ABLE - APP/4G-01 |
Розмір пам'яті | 100000 подій |
- Ціна: 1 657,50 ₴
