Модуль розширення для мережевого контролера ABLE
724,20 ₴
- В наявності
- Код: 469
Модуль розширення для мережевого контролера ABLEВ наявності
724,20 ₴
+380 (96) 984-84-85
- +380 (66) 869-06-76
- +380 (93) 826-46-98
повернення товару протягом 14 днів за домовленістю
Модуль розширення для мережевого контролера ABLE

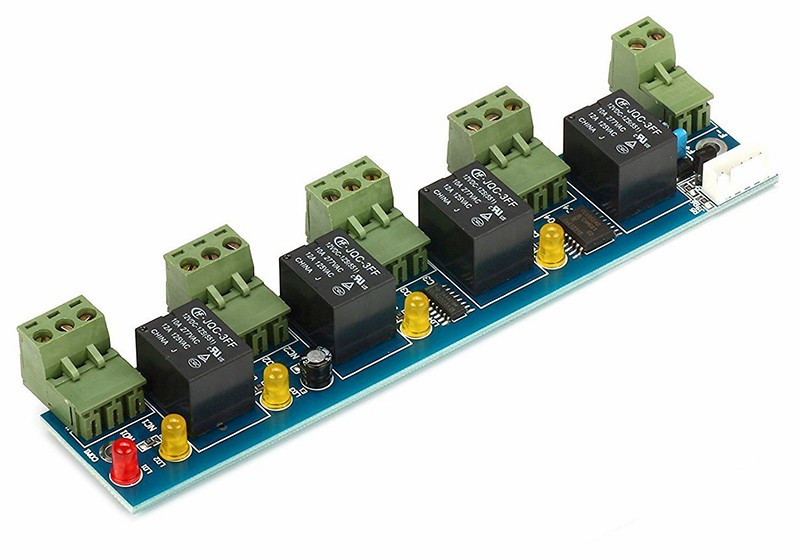

Модуль розширення Мережевих контролерів ABLE позиціонується, як пристрій для підключення різноманітних тривожних та протипожежних датчиків до Мережевих контролерів ABLE. Представлений у вигляді друкованої плати з інтегрованими роз’ємами для підключення додаткових елементів, світлодіодами для світлової індикації, реле управління, мікропроцесором та високошвидкісною пам’яттю. З’єднується із контролером за допомогою спеціального шлейфу, що йде в комплекті.
Підключення додаткових елементів Живиться даний модуль від контролера (DC12V). Даний модуль може управляти різноманітними світлозвуковими оповіщувачами із різними типами спрацювання, які підключаються до роз’ємів JD1, JD2, JD3 та JD4 на платі контролера. Для цього в плату контролера інтегровано чотири реле управління (до 10A при NO та до 5A при NC). Також, крім вищезгаданих об’єктів управління, даний модуль може керувати і будь-якими іншими пристроями, у яких, електричні характеристики відповідають номінальним характеристикам вбудованих реле управління. За допомогою Програмного забезпечення (далі ПЗ), яке іде в комплекті із контролером, можна налаштувати тип (NO або NC) та затримку часу. Спрацювання вищезгаданих елементів відбувається за рахунок спрацювання (замикання контактів) різноманітних протипожежних датчиків, датчиків диму, датчиків відкриття (герконів), датчиків руху, тощо. Також може використовуватися тривожна кнопка, яка при спрацюванні замикає контакти. Датчик або кнопка підключаються до роз’єму E2 на платі модуля. Модуль розширення ABLE підключається до мережевих контролерів, за допомогою спеціального п’яти провідного шлейфу, що йде в комплекті.
Роз'яснення світлової індикації На платі модуля розміщено 5 світлодіодів, які відповідають за світлову індикацію. Стисло про управління модулем за допомогою ПЗ ПЗ є безкоштовним. Воно йде в комплекті із мережевим контролером. За допомогою ПЗ ви зможете зробити певні налаштування роботи модуля. Отже при спрацюванні датчика чи тривожної кнопки можуть відбуватися наступні дії:
Технічні характеристики
Модуль розширення Мережевих контролерів ABLE позиціонується, як пристрій для підключення різноманітних тривожних та протипожежних датчиків до Мережевих контролерів ABLE. Представлений у вигляді друкованої плати з інтегрованими роз’ємами для підключення додаткових елементів, світлодіодами для світлової індикації, реле управління, мікропроцесором та високошвидкісною пам’яттю. З’єднується із контролером за допомогою спеціального шлейфу, що йде в комплекті.
Підключення додаткових елементів Живиться даний модуль від контролера (DC12V). Даний модуль може управляти різноманітними світлозвуковими оповіщувачами із різними типами спрацювання, які підключаються до роз’ємів JD1, JD2, JD3 та JD4 на платі контролера. Для цього в плату контролера інтегровано чотири реле управління (до 10A при NO та до 5A при NC). Також, крім вищезгаданих об’єктів управління, даний модуль може керувати і будь-якими іншими пристроями, у яких, електричні характеристики відповідають номінальним характеристикам вбудованих реле управління. За допомогою Програмного забезпечення (далі ПЗ), яке іде в комплекті із контролером, можна налаштувати тип (NO або NC) та затримку часу. Спрацювання вищезгаданих елементів відбувається за рахунок спрацювання (замикання контактів) різноманітних протипожежних датчиків, датчиків диму, датчиків відкриття (герконів), датчиків руху, тощо. Також може використовуватися тривожна кнопка, яка при спрацюванні замикає контакти. Датчик або кнопка підключаються до роз’єму E2 на платі модуля. Модуль розширення ABLE підключається до мережевих контролерів, за допомогою спеціального п’яти провідного шлейфу, що йде в комплекті.
Роз'яснення світлової індикації На платі модуля розміщено 5 світлодіодів, які відповідають за світлову індикацію. Стисло про управління модулем за допомогою ПЗ ПЗ є безкоштовним. Воно йде в комплекті із мережевим контролером. За допомогою ПЗ ви зможете зробити певні налаштування роботи модуля. Отже при спрацюванні датчика чи тривожної кнопки можуть відбуватися наступні дії:
- Усі або окремо вибрані двері – розблокуються, на заданий вами час;
- Усі або окремо вибрані двері – заблокуються, на заданий вами час:
- Лунатиме сигнал тривоги із усіх, або окремо обраних оповіщувачів, впродовж заданого вами часу;
- Можливість налаштування параметрів для усіх або окремих дверей;
- Можливість активації та налаштування усіх або окремих виконуючих пристроїв;
- Можливість підключення кодонаборної клавіатури для введення коду загрози;
- Можливість зміни коду загрози адміністратором або уповноваженим лицем;
- Онлайн контроль, оповіщення та формування звітів про спрацювання датчиків чи натискання тривожної кнопки;
- Можливість передбачення та налаштування сценарію тривоги.
Можливі ситуації:
- У вас сталася пожежа. При спрацюванні протипожежного датчика чи натисканні тривожної кнопки – усі або обрані двері розблокуються для екстреної евакуації людей. Також відбудеться спрацювання підключених світлозвукових оповіщувачів. Час спрацювання оповіщувачів та час розблокування дверей – ви зможете задати у вікні програми.
- До вас проник грабіжник, зловмисник чи якась інша постороння особа. Спрацював один із тривожних датчиків чи спрацювання тривожної кнопки. Усі або обрані двері – заблокуються. Натискання кнопки виходу не розблокує двері. Тому особа, яка проникла в середину, не зможе вибратися із приміщення до приїзду охорони чи працівників правоохоронних органів. Також ви можете активувати спрацювання світлозвукових оповіщувачів. Час спрацювання оповіщувачів та час заблокування дверей – ви зможете задати у вікні програми.
Технічні характеристики
- Тип пристрою: комплектуючі до контролерів;
- Робота пристрою: локальна або глобальна мережа;
- Кількість модулів в одній мережі: відповідно до кількості контролерів;
- Варіант виконання: у вигляді друкованої плати, безкорпусний;
- Управління: за допомогою Безкоштовного ПЗ, що йде в комплекті із мережевим контролером;
- Індикація: є, світлова;
- Живлення: 12VDC;
- Споживання в режимі очікування: 100 mA;
- Можливе підключення додаткових елементів: Пристрої, що керують модулем – 1 шт., Пристрої, якими керує модуль – 4 шт., Мережевий контролер ABLE – 1 шт.;
- Робоча напруга: DC12V;
- Регулювання часу тривоги: 1 – 6000 секунд;
- Температура експлуатації: -20°C – 60°C;
- Відносна вологість експлуатації: 10 – 90%;
- Розміри: 160 x 42 мм;
- Комплектація: Модуль розширення ABLE, Інструкція користувача, Шлейф для підключення, Монтажні елементи;
- Гарантія: 12 місяців.
Характеристики
| Основні | |
|---|---|
| Виробник | ABLE |
| Тип | Контролер |
| Користувацькі характеристики | |
| Повна назва | Модуль розширення для мережевого контролера ABLE |
Інформація для замовлення
- Ціна: 724,20 ₴
