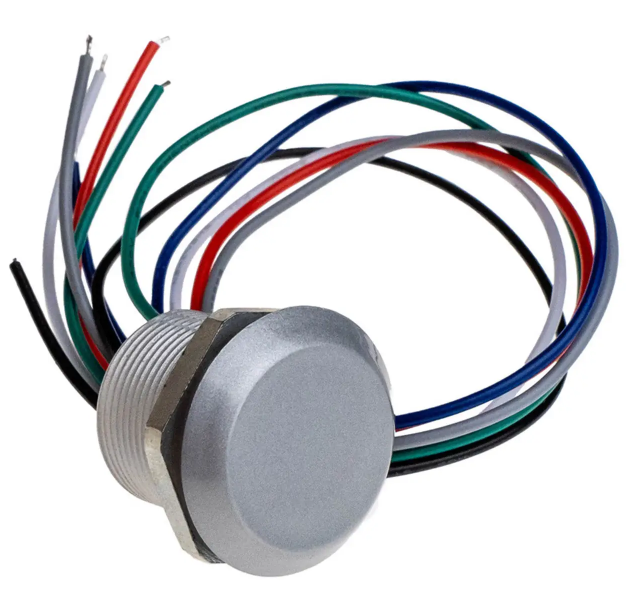

Зчитувач CP-Z 2L 125 KHz WG26/34 (врізний)

Зчитувач CP-Z 2L 125 KHz WG26/34  (врізний)

Зчитувач CP-Z 2L 125 KHz WG26/34 використовується в системах контролю управління доступом (СКУД). Він застосовується для зчитування і передачі контролеру ID номера карти, брелка або браслета з чіпом, стандарту Em-Marine по протоколу  Wiegand 26.

Робота зчитувача
У режимі очікування горить червоне світло. В момент піднесення ідентифікатора червоне світло вимикається на одну секунду. Поки ідентифікатор поруч зі зчитувачем CP-Z 2L, світлова індикація відключена. Якщо перемичка управління світлом перерізана, то в режимі очікування червоне світло не горить, але загоряється на одну секунду в момент піднесення брелка.

Призначення проводів
• Червоний - 12DCV
• Чорний - GND
• Синій - Data 0
• Білий - Data 1 / Вихід Dallas TM, ТМ центральний
• Коричневий - перемичка, для відключення підсвічування перерізати

Застосування
Корпус CP-Z 2L виготовлений з механічно міцного і вогнетривкого матеріалу. Дана особливість дозволяє встановлювати CP-Z 2L у виробах СКУД замість традиційних контакторів для ключів DALLAS без будь-яких змін в конструкції або складнощів в монтажі. Все це дозволить надати користувачам: додатковий сервіс і функціонал безконтактних технологій; переваги безконтактного відкривання дверей (не виймаючи ключ із кишені або гаманця); великий вибір ключів різної форми та кольорів, в тому числі з можливістю нанесення логотипа.

Технічні параметри
• Робоча частота: 125 KHz
• Читання ідентифікаторів: EM-Marine
• Діяльність читання: 3-6 см
• Вихідний інтерфейс:  Wiegand 26
• Максимальна довжина лінії від зчитувача до контролера:  Wiegand 26 - ≤ 100 м
• Світлова індикація: є
• Підсвічування: постійно горить червоне світло * (опціонально)
• Напруга живлення: 12 DCV
• Споживання струму: 35 мА
• Матеріал корпусу: поліамід
• Колір корпусу: світло-сірий металік
• Робоча температура: -30 ° C + 40 ° C
• Габаритні розміри: Ø 25 * 22 мм
